母线槽支架上钻孔的孔径大小

点击次数:342 发布日期:2022-11-07

母线槽连接排加工中心由冲孔、拉伸、剪切三个工位组成,主要应用于母线槽连接排的加工;母线槽连接排加工中心采用人机界面,操作起来简单很多,实时放映程序运行状态,能简便设置模具参数机操作设备运行。外壳上应有安装序号相序标记,铝镁合金或镀锌钢板外壳,外壳需经过良好的防腐蚀处理母线槽结构三相五线,母线槽采用密集型叠压结构,除母线的连接部位外,所有母线排之间没有缝隙。

母线槽的拐弯处以及与箱连接处须加支架,直段插接母线支架的距离不应大于两米。交流母线的固定金具或其它支持金具不形成闭合铁磁回路,埋注支架用水泥砂浆,应注意灰浆饱满、严实、不高出墙面,埋深不少于80mm,固定支架的膨胀螺栓不少于两个,一个吊架应用两根吊杆,固定牢固,螺扣外露2~4扣,膨胀螺栓应加平垫圈和弹簧垫。支架上钻孔应用台钻或手电钻钻孔,不得用气焊割孔,孔径不得大于固定螺栓直径2mm。

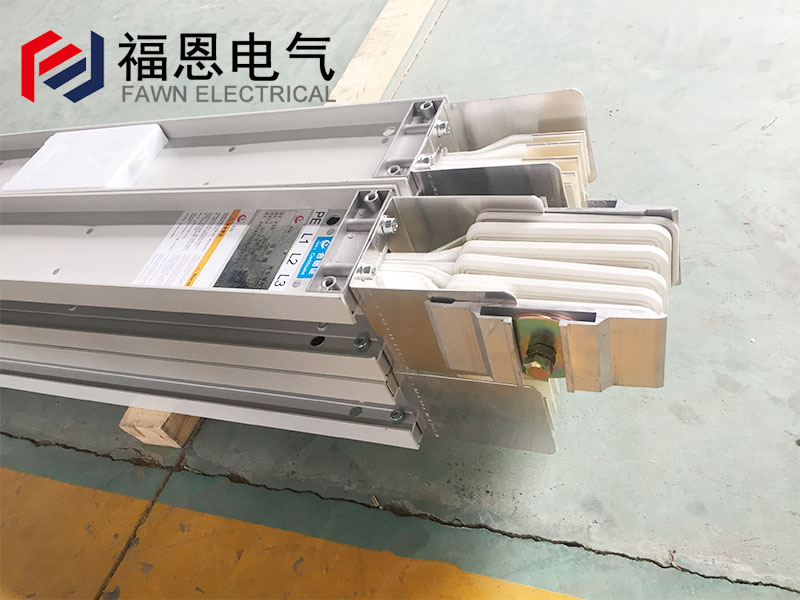

母线槽

母线槽检修前需对母线槽系统进行停电检查,完全切断母线槽所有电源,并用万用电表测量导电体有无电压。母线槽过载能力主要取决于它用的绝缘材料工作温度,母线槽用的绝缘材料过支采用工作温度为105摄氏度的材料。母线槽的过载能力远远大于电缆,散热性能的电缆的绝缘材料(芯线绝缘和外皮绝缘)既是绝缘材料,又是隔热材料,在桥架内敷设时,允许敷设两层,其原因是考虑散热,利用空气传导散热。
