母线槽配件安装使用需求

点击次数:117 发布日期:2021-05-24

母线槽可为交流三相四线,三相五线制,频率为50-60HZ,额定工作电压为380V,高安全性在户内低压的电力输送干线工程项目中比传统的电线电缆更加安全,所以在工程中已经越来越多的代替了电线电缆。母线槽取电需要用插接箱,插接箱自带断路器,母线槽配件在安装前,应打开母线槽插孔处的安全挡板,应先将箱内开关推至OFF断开档位置,将插接箱插脚按相序从母线槽插口处插入母线槽内,并保证插入到位,禁止带点插拔。

外壳采用铝镁合金型材,由两侧板和上下盖板而成,侧板上设计了散热片和燕尾槽,既有利于母线槽的散热,又加强了外壳刚度,也便于安装,同时减轻了母线槽重量,可大跨度设计和减少安装支架。插接箱是相当于电缆分支接头,从在插接箱安装后,应将其前后两处爪型卡板固定于母线槽两侧,并拧紧螺丝。内装大型开关的插接箱,其垂直安装时,底部应加装称重托臂,水平安装时,应加装承重抱箍。

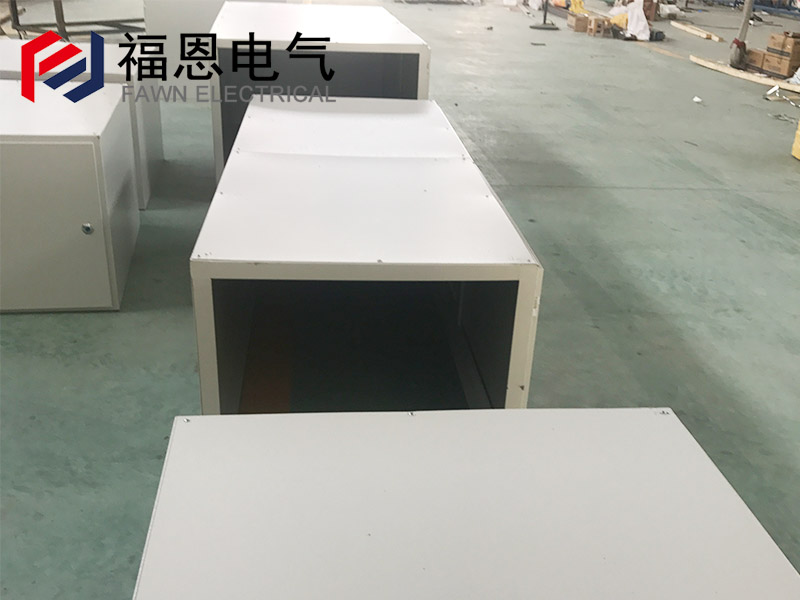

母线槽配件

插接箱只负责从母线槽中引点到需要处,插接箱内有开关的,同时插接箱插在母线槽内,一头连接的是电缆,在通过电缆到楼层配电箱。母线槽内采用铝质导体,亦可根据客户要求采用铝质导体,铝合金外壳可作为保护接地导体,因而四线制母线槽可以作为五线制母线槽使用。母线槽插接箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱,由于箱体的尺寸大小可任意选择,使结构紧密到相当完善的组合,可做透视门窗,门板贴有密封橡皮条,防止雨水渗入,箱体配有下出现孔和安装地板。
