密集型母线槽安装后正确的接地方式

点击次数:53 发布日期:2021-08-27

母线槽按绝缘方式可分为空气式母线槽、密集绝缘母线槽和高强度母线槽三种,密集型母线槽外壳采用多点接地,使外壳基本处于等电位接地方式,并杜绝人身触电危险。在一般情况下,直流供电系统由交流屏、整流屏、直流屏组成。在采用密集型母线槽后,需对常规直流供电系统进行调整,在交换机房安装一架或两架大容量直流分屏,直流分屏内设置大回路输出。

在电力机房直流供电系统中安装一架母联屏,其功能为专用母线输出,其柜体内不设置输出回路,采用密集型母线槽将直流分屏与母联屏连接,交换机房的直流列头柜取电均引自本机房内的直流分屏。在机房直流供电系统中采用密集型母线槽是一种能有效减少电缆的使用量的选择方式,具有散热能力强、产品环保、布线灵活等特点,在集中供电模式的综合楼内具有实际应用意义。

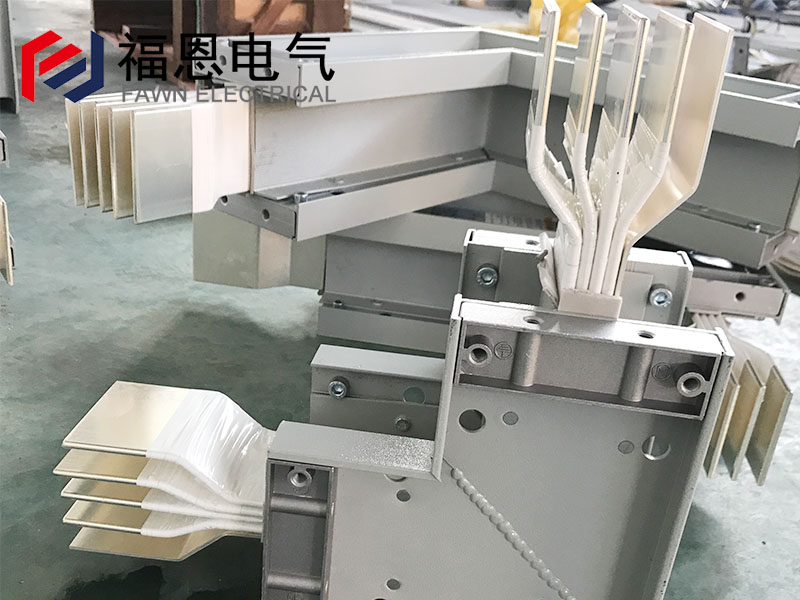

密集型母线槽

密集型母线槽的安装采用母排的连接,具有高绝缘、耐电弧、阻燃的高强度绝缘板做连接附件,用带有绝缘套管的螺栓紧固。按规范要求,为满足母线的搭接面积,螺栓孔与螺栓之间缝隙较小,由于母线槽螺栓增加了绝缘套管,使缝隙更为狭窄。两段母线槽主母排连接时,两段母线轴线要严格保持在一条线上,并使两段母线槽的母排及绝缘板的螺栓孔完全对齐。

我们将安装螺栓上紧后,每个螺栓要依次用力均匀,为防止螺栓上的绝缘套管,在安装过程中避免受到剪切力的作用而导致损伤。在工程施工管理过程中,由于螺栓绝缘套管受力损伤造成母线槽绝缘降低的情况。接地的连接采用母线壳体能符合接地要求,但当母线外壳全部采用喷涂处理时,须用导线将两段母线槽用接地螺栓连接。密集型母线槽在安装之前和安装之后应对其进行绝缘检查,并进行比较检查是否由于安装质量问题造成密集型母线槽绝缘降低。
