封闭母线槽绝缘作用及外壳温度

点击次数:38 发布日期:2021-09-16

封闭母线槽绝缘作用比较好,可以防止局部发热温度过高,安全性能比较好,其具体安装过程和工序需要多加注意。封闭母线槽由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统,它可制成每隔一段距离设有插接分线盒的插接型封闭母线,也可制成中间不带分线盒的馈电型封闭式母线。

封闭式母线槽(母线槽)按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种;按其结构及用途分为密集绝缘、空气绝缘、空气附加绝缘、耐火、树脂绝缘和滑触式母线槽;按其外壳材料分为钢外壳、铝合金外壳和钢铝混合外壳母线槽。封闭母线槽具有优良的抗短路性能,由于具有铝外壳的保护,能够有效地减弱涡流或环流引起的结构发热,降低封闭母线外壳温度。

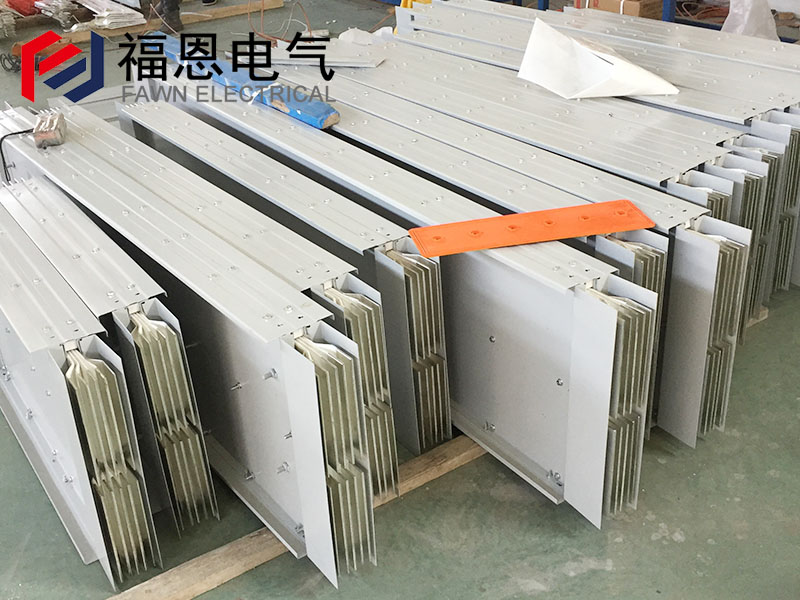

封闭母线槽

封闭母线槽能减小电能损耗、提高载流量、减轻电动力,封闭母线槽结构先进,安装维修孔可任意设置于封闭母线的上部或下部,对于大电流户内封闭母线在壳体的两侧及下部设有通风百页窗来加强散热,降低温升。封闭母线槽采用双重绝缘及壳体多点连接接地,使维护工作量明显减小,安全性能得到显著提高。封闭母线槽安装简单,可实现水平、垂直方向两个自由度的调节。

封闭母线槽不仅能满足不同温降及热胀冷缩引起的伸缩要求,还可以对由于基础沉降所引起的误差进行补偿,解决了传统滑板式伸缩装置的防护等级差,运行不可靠的缺点。封闭母线槽的安装高度及路径需按施工图和工程实际情况综合确定,在不与大口径管道、电缆桥架安装位置冲突的情况下,尽量按直线路径敷设,封闭母线槽底部至地面的距离不宜低于2.5m。
