母线槽与相应配电装置进行连接
点击次数：440 发布日期：2022-04-02
当母线槽的终端盒、始端盒悬空时应采用支架固定，墙体、顶板上的支架必须用两条膨胀螺栓固定，膨胀螺栓应加平光垫片和弹簧垫片。母线槽垂直通过顶板敷设时，应在通过的底板上采用槽钢支撑固定。当母线槽跨越建筑物的伸缩缝或沉降缝时，采用适应建筑物结构移动的措施，防止母线槽连接处水平移动造成断裂，影响母线槽的正常供配电。母线槽安装时整体结构应横平竖直，水平符设时距地面安装高度不小于2.2米。
母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的系统。它可制成标准长度的段节，并且每隔一段距离设有插接分线盒；母线桥架一般指室外主变到配电室之间的母线桥，母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线。母线的作用是汇集、分配和传送电能，室外主变到配电室之间。

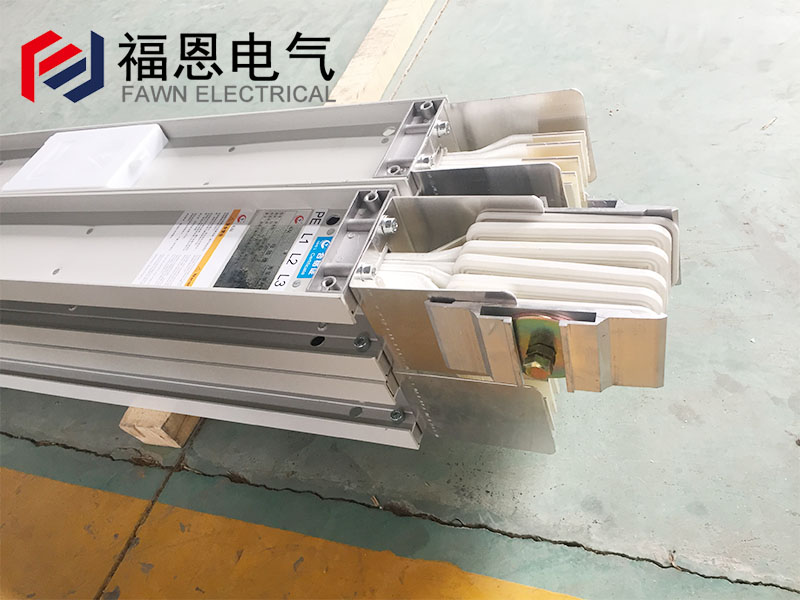

母线槽的整体结构强度设计除需受故障情况下，电动力和热应力的效用而不使其变形、保障与带电导体有足够的电气间隙和爬电距离外，还要保障受正常和重机械负载效用的情况。母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升，能将导电排所产生的热量迅速散发。
母线槽使用在大型的供电设备中，可以有用的处理供电不足的状况。母线槽在进行安装的时候，无论是搬运还是工作都很方便。母线槽有很大的容量，因供电力很强，制造的时候也比较短，可以节省出大量的时间去做其他的工作。母线槽常用在高层建筑的交流供电体系中，母线槽是由金属板为保护外壳、导电排、绝缘材料及有关附件组成的母线体系。机房直流供电体系中选用母线槽，这是一种能够削减电缆运用量的方法。
