母线槽局限性操作的特点
点击次数：305 发布日期：2022-08-02

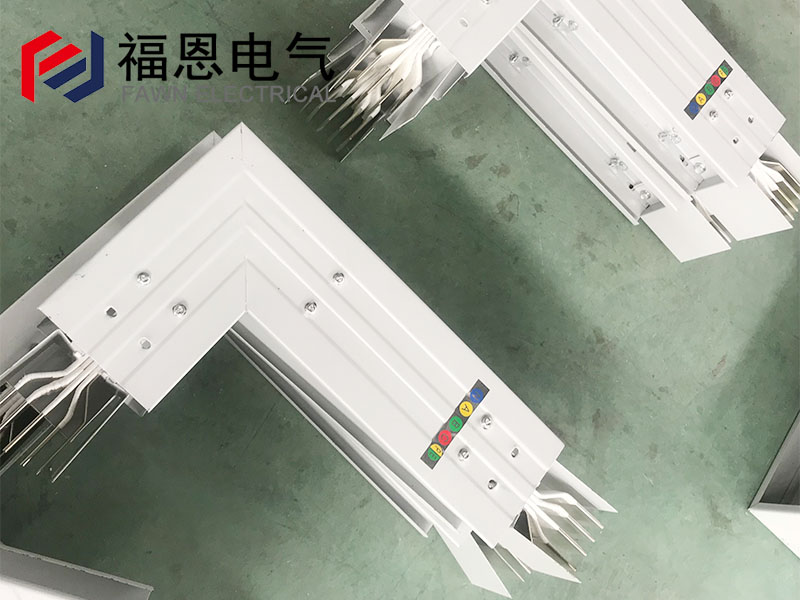

母线槽分干线单元、馈电单元、分接单元以及变径单元、膨胀单元、各类弯曲单元等，干线单元分为不带分接装置的干线单元和带分接装置的干线单元，两种同一电流等级的干线单元均具有相同的基本结构及外型尺寸。进线单元与进线箱配套组成母线槽与电缆的连接部件，进线单元与可直接与配电柜或变压器连接，作为母线槽的电源输入或输出端。分接单元采用插接式分线箱，从干线上引出电源分路，分线箱分接电流已断路器而定。
在两块接头侧连板内设有与接头侧连板绝缘平行的绝缘隔板组，绝缘隔板组包括有两块绝缘外隔板和多块内隔板，在两块绝缘外隔板间互为平行设有多块绝缘内隔板，在两块接头侧连板、及两块绝缘外隔板和多块内隔板上对应位置处均设有一个绝缘螺栓固定孔，绝缘螺栓为绝缘定扭矩的螺栓。绝缘定扭矩螺栓穿过接头侧连板、绝缘外隔板和多块内隔板上的螺栓固定孔并在两接头侧连板上绝缘固定。
在接头侧连板与绝缘外隔板间、绝缘外隔板和绝缘内隔板间、以及相邻绝缘内隔板与绝缘内隔板间设有绝缘套绝缘连接，绝缘套在对应位置处的定扭矩螺栓杆上。母线槽是由金属板为保护外壳、导电排、绝缘材料及有关附件组成的母线系统，它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线使用。
