插接式母线槽作为传导设备的组成结构
点击次数：372 发布日期：2021-09-18
母线槽的外壳一般采用钢板弯制成型或采用简单的铝合金型材，由于这两种外壳，没有一定的防水措施，在灭火过程中或平时遭雨淋时，水易浸入母线槽而造成短路，使整个产品防水等级普遍较低，产品质量也不能得到。插接式母线槽维护方便、能耗小、动热稳定性好等优点，在高层建筑中得到广泛应用。现代高层建筑和大型的车间需要电能，而面对这庞大负荷所需成百上千安培的强大电流，就要选用安全可靠的传导设备。
插接式母线槽系统是一个高效输送电流的配电装置，尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。插接式母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用的工艺，大大降低的插接式母线槽两端部连接处及分线口插接处的接触电阻和温升，并在插接式母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。

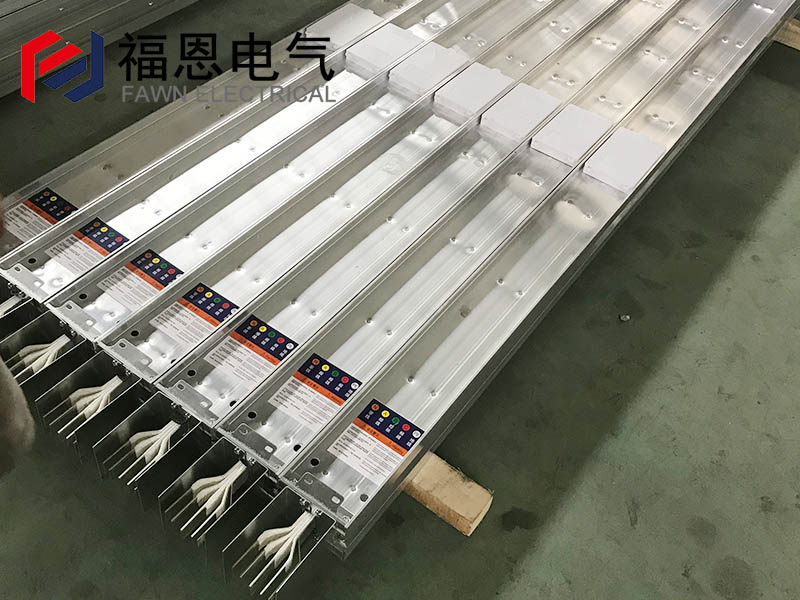

插接式母线槽安装定额计量，可按插接式母线槽送抵施工现场的情况，不论直线段、弯头、三通和四通均视为定额计量，应按实际节数计算工程量。在编制预算中，如无法统计工程量，可暂按每两米为一节计算，结算中按实际节数调整。插接式母线槽由母线、分线盒、分线开关盒、分线箱、分线开关箱、进线母线（电缆过渡接头）、进线盒、进线箱、变容量母线、曲件母线、膨胀节母线槽、安装夹具组成。
母线分为有线口和无线口两种，其中有线口还分单面开口与双面开口两种形式。额定电流为60A，由盒体、插接头组成，插入母线分线口引接、分支电路。分线开关合内没有三自动空气断路器，分线合与分线开关合用于100A母线上。分线开关箱的结构分为插入式分岔式两种，插入式适用于三相四线制250A、400A母线，由连接头及母线槽分线口的分线铜排螺装连接。
