浇注母线槽采用分支铜排焊接
点击次数：393 发布日期：2022-04-06
浇注母线槽的环氧树脂浇注料具有优良的防腐性能，能有效抵抗各种化学品的侵蚀。浇注母线槽可采用合理的相线紧密叠压结构设计，外形紧凑、体积小，并增强了母线系统的动热稳定性。浇注母线槽不受海拔高度限制，可长期在零下40℃的环境中工作，绝缘树脂不开裂，可在户内、外污染4级的环境中长期使用。浇注母线槽可以承受6焦耳的机械冲击，确保使用中的安全性，具有良好的防爆性能。
绝缘树脂为自熄性绝缘材料，耐火性为A级，可在950℃-1000℃的火焰中工作90分钟以上，保持线路不中断，而且绝缘树脂不含卤素，高温时不会释放有害气体。浇注母线槽能适用于各种恶劣与高洁净环境，被广泛应用于造船、造纸、电厂、变电站、石油化工、钢铁冶金、机械电子和大型建筑等各种场所。浇注母线槽的使用地点一般都是埋地或者非常潮湿地方，甚至是水里，而任何插接箱的防护等级都不可能达到与浇注母线相同的防护等级。

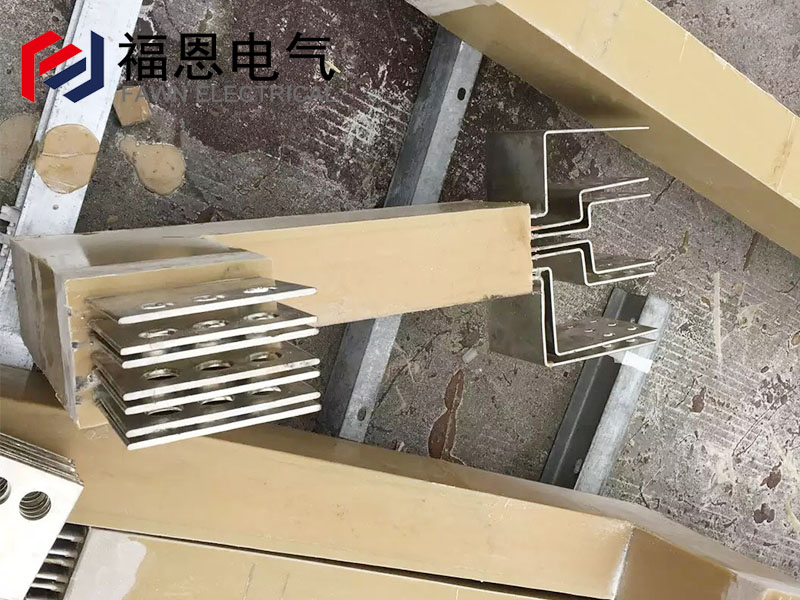

一般浇注母线槽在分支的时候，都是在生产的时候，把分支铜排焊接在主排上，然后引出来，通过接电缆，现场把搭接处浇注起来已完成分支馈电的作用。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至13m长。由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定。
母线之间有18mm的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声，但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。插接式母线槽属树干式系统，具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、能耗小、动热稳定性好等优点，在高层建筑中得到广泛应用。
