密集型母线槽散热条件及使用影响

点击次数:68 发布日期:2021-10-26

密集型母线槽由强硬的金属外壳来支撑,能承受较大的电动力冲击下的稳定性。因有较强的机械应力,故可以用来采用宽厚比大的母排,并进行立放布置。密集型母线槽载流量大,故其电流密度增大,平均在2.5周mmz以上,因而设备的成本大为下降。母排连接处和插座处,结构要复杂些,制造难度加大。密集型母线槽的宽厚比大的铜,由于母排的感抗甚小,因而其电压损失较小。

密集型母线槽适用于大电流远距离的线路,可提高线路末端的电压水平。密集型母线槽采用了宽厚比大的母线,母线本身的散热面增大,且通过绝缘材料直接传递给外壳,利用了较强的对流散热方式,使其散热条件变的更好。密集型母线槽宽厚比大的母线的应用,其发热量小而散热能力又较大。故载流量大为增加,可用于大电流母线合适,密集型母线槽就是取代了传统供电电缆的用途。

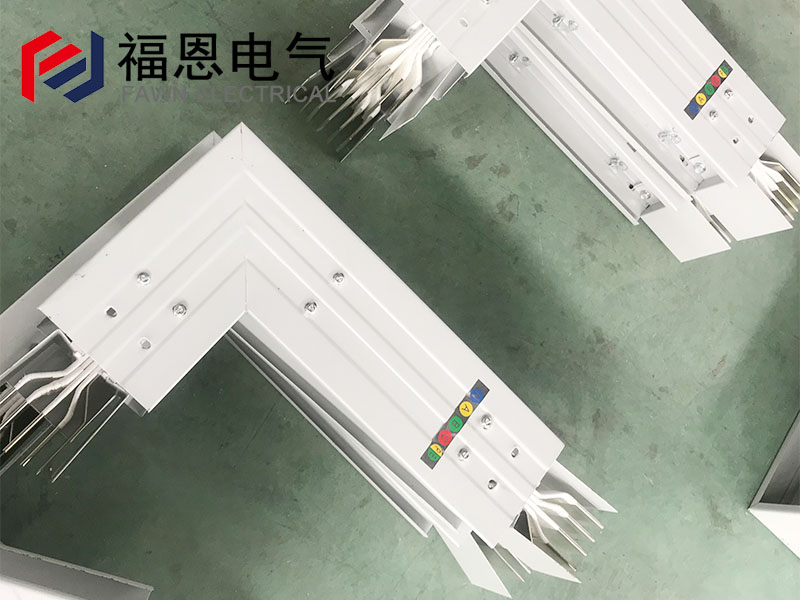

密集型母线槽

在使用电缆的楼宇、车间等大电流地方,都可以使用母线槽替代,用母线槽取代电缆是直接的特点。密集型母线使用工矿、企事业和高屋建筑中供配电设备,起到输送的作用,其电压至400V,额定工作电流为250~6300A。在使用母线槽过程中,定期要做好维护检查工作,保证能够安全传输电流的输送。在使用密集型母线槽过程中,经常会遇到设备进水了,就会影响到了母线槽的使用。

密集型母线槽一般设计在室内使用,空气中的湿度对母线槽的运行不会造成影响,但母线槽在使用中进水,势必引起绝缘降低,长期运行会造成短路,烧毁母线槽。因此对于可能造成母线槽进水的安装方式要采取必要防护措施。如当母线槽穿越楼层时,由于生产或屋面渗漏等种种原因造成楼层积水,就会顺着穿越楼层的母线槽漏下,造成母线槽进水,使母线槽绝缘降低。
