封闭母线槽电流判别元件失灵情况

点击次数:42 发布日期:2021-08-25

封闭母线槽利用插接的方式把主干线的电源分接到支线去,可根据实际需要预留插接箱口。封闭母线槽防止过载失火的能力强,其外壳是金属的,不会燃烧,即使铜排的绝缘材料发生燃烧,火苗也不会蔓延到母线槽外面。任何一个楼层需要切断电源,母线槽无须断电,只要在空载的情况下,取下母线槽的插接箱即可。切断预制分支电缆的分支电源,在带电的情况下操作很危险。

一般在每相电流回路中接入一个电流继电器作为判别元件,当故障元件继电保护的出口继电器向该元件的断路器发出跳闸脉冲后,如故障继续存在,可利用电流判别元件检测出失灵的断路器或发生在断路器与电流互感器之间的短路,并确定失灵保护应该跳开的对象。当线路或变压器发生故障,相应的继电保护动作后跳开本侧的断路器。如线路对侧或变压器另一侧的断路器失灵时,本侧继电保护的部分元件可能不返回。

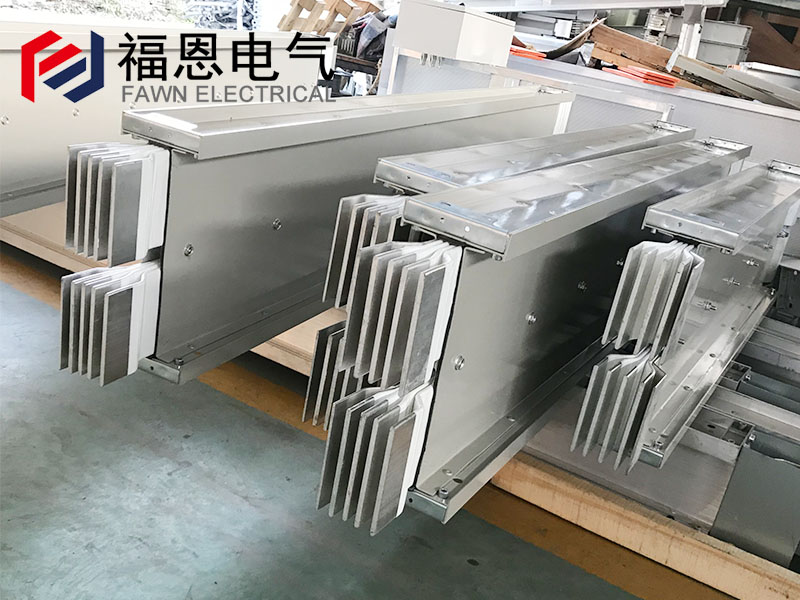

封闭母线槽

由于电流判别元件已返回,可防止本侧失灵保护的起动。当继电保护发生跳闸脉冲并且断路器的操动机构也相应地动作,但由于断路器的断口不能有效地断流时,故障将继续存在,但此时断路器的辅助触点已处于断开状态,失灵保护将不能被起动。当短路发生在断路器与电流互感器之间时,相应的继电保护将该断路器跳开,但短路电流仍由其他电源流至故障点,故障将继续存在。

对带有母联断路器和分段断路器的母线,规程规定,断路器失灵保护应首先动作于断开母联或分段断路器。在切除故障时,则断路器失灵保护可只动作于断开母联或分段断路器,还应动作于断开与拒动断路器连接在同一母线上的所有有电源支路的断路器。断路器失灵保护由故障元件的继电保护起动,手动跳开断路器时不可起动失灵保护。在起动失灵保护的回路中,除故障元件保护的触点外还应包括断路器失灵判别元件的触点。
