母线槽安装方式及过载能力

点击次数:37 发布日期:2021-08-31

母线槽过载能力主要取决于它用的绝缘材料工作温度,母线槽用的绝缘材料过支是采用工作温度为105℃的材料,在工作温度为140℃以上的辐射交联阻燃缠绕带(PER)和辐射交联聚烃热收缩管。电缆所用的绝缘材料常期工作温度一般为95℃和105℃,因此母线槽的过载能力远远大于电缆。电缆的绝缘材料(芯线绝缘和外皮绝缘)既是绝缘材料,又是隔热材料,因此电力电缆在桥架内敷设时,允许敷设2层。

我们考虑到散热,母线槽利用空气传导散热,并通过紧密接触的金属外壳,把热量散发出去,因此它的散热性能和电缆相比,电缆散热性能可见一般。母线槽载流能力大,能满足输电干线的要求,常用电缆截面一般不超过300mm,载流能力明敷约600多安,电缆在桥架内敷设。在选用母线槽有许多优越性,在低压配电系统输电干线工程项目中得到广泛地。

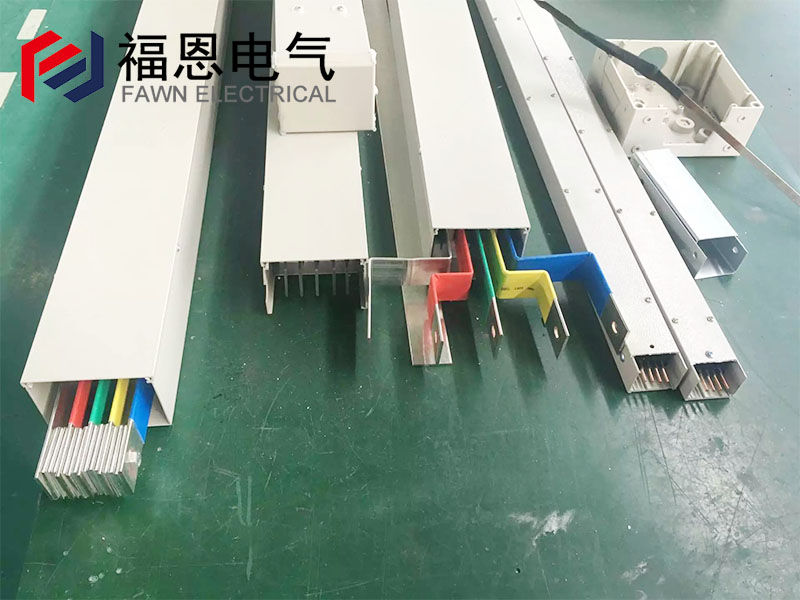

母线槽

母线槽可预留各种插口,随时可增减或移动设备。母线槽因属于插接式的,灵活性强,容易引出分支电路。预制电缆分支电路,因属整体式预制电缆,不容易引出分支电路,同时电缆要增加分支电路难度也很大,在改造时成本损失较小。在项目改造时,母线槽同其他设备一样,可以随时拆装、调整使用场所及位置,成本损失较小,如果电缆改造的损失成本则是很大的。

当用于应急电源时,应选用耐火且防水的母线槽。母线槽系统较电缆相比有着使用寿命长的优点,一般可达30-50年。母线槽寿命尽可能延长,母线的安装支架也是必须考虑的一部分。母线槽在水平面安装时一般采用吊装支架或龙门支架,在竖井中一般采用弹簧支架和角铁支架相结合的安装方式。跨接用的螺栓应镀锌,跨接导线端子与母线槽接触处,既要清除绝缘涂层,还要涂防锈导电膏。
