插接式母线槽在母线末端作安全保护之用

点击次数:77 发布日期:2021-10-22

插接式母线槽在母线槽上可以安装多个插接箱,母线在到达现场后,检查母线的外观,要表面平整,没有裂纹、折皱、变形和扭曲;插接式母线槽在制作前,先将母线放在一块平直的厚钢板上,将母线矫正平直,切断的母线将断面用砂纸打平;插接式母线槽的搭接尺寸依据规程规定,用钻头打眼制作;母线接头处,需要用砂纸打磨平,去掉氧化层,搪锡后涂上电力复合脂,并保护好等待安装。

插接式母线槽加工完毕后刷相色漆,但有些个别情况就不能刷相色漆,母线的螺栓连接及支持连接处、母线与电器的连接处以及距所有连接处10mm以内的地方。进线母线槽是母线槽的电源输入端,可直接用于母线槽与变压器或低压配电屏的连接。进线盒适用于100A母线,由壳体联接器等组成。端部封盖安装在母线末端作安全保护之用,安装夹具安装夹具分为吊装、侧装、垂直安装、水平安装。

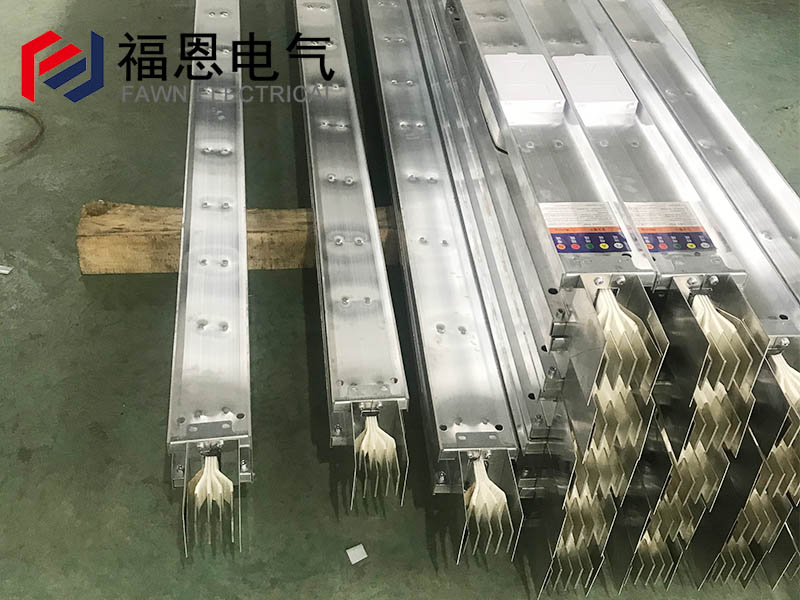

插接式母线槽

插接式母线槽在吊装过程,一定要用硬纸板垫着,安装过程中要边安装边测量绝缘情况。在安装插接母线槽时,要保持15公分的间距,如有插接箱,要保证插接箱之间5公分以上间距;插接式母线槽安装穿过楼板时,接头中间要距离楼板和墙壁距离30公分以上;垂直安装的时候要注意安装伸缩节,一般超过90米就需要安装;母线槽在垂直安装一定要保证垂直度,如果是水平安装,距离地面的高度要不小于2.2米。

插接式母线槽一般都是应用在电量传输,就都会有损耗,在电量流经导体时,产生的损耗有大有小,就像同等线径的铝导线和铜导线相比较,铝的损耗就要大些,铜的就要小些;两者区别就是导电率会有所不同,其中铜的导电率是比较高的,因为铜的截面积要大些,所以传输的电量也就越大。插接式母线槽基本上都是外层包着一层绝缘外衣的铜线,因为家里对电量的要求不是很大。
