母线槽散热面增大用途广泛

点击次数:65 发布日期:2021-11-02

母线槽直流供电系统由交流屏、整流屏、直流屏组成,采用母线槽后需对常规直流供电系统进行调整,在交换机房安装一架或两架大容量直流分屏,直流分屏内设置大回路输出,在电力机房直流供电系统中安装一架母联屏,其功能为专用母线输出,其柜体内不设置输出回路,采用母线将直流分屏与母联屏连接,交换机房的直流列头柜取电均引自本机房内的直流分屏。

母线槽的安装可直接从变压器接到低压配电柜,也可从低压柜直接接到配电系统作为配电干线线路。母线槽是由强硬的金属外壳来支撑,能承受较大的电动力冲击下的稳定性。因有较强的机械应力,故可以用来采用宽厚比大的母排,并进行立放布置。母线槽载流量大,故其电流密度增大,因而设备的成本大为下降。母排连接处和插座处,结构要复杂些,制造难度加大,生产工艺成本高。

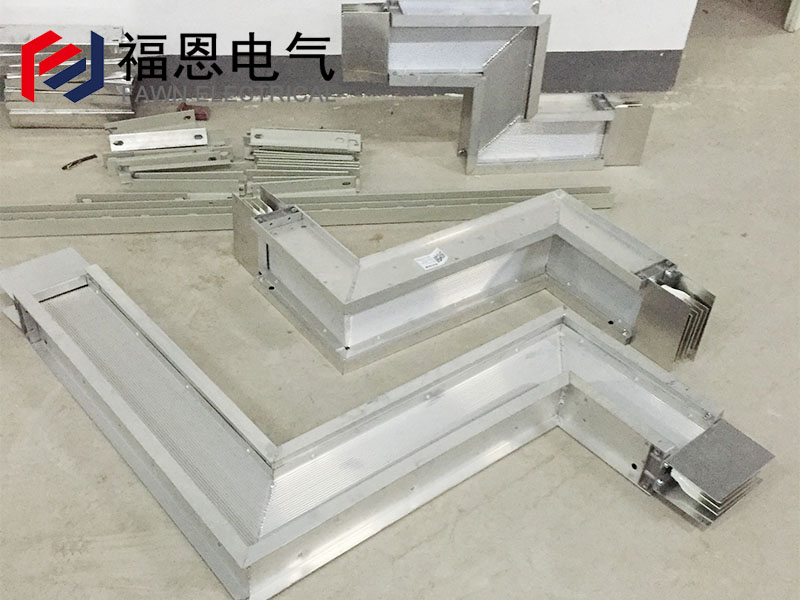

母线槽

母线槽的宽厚比大的铜,由于母排的感抗甚小,因而其电压损失较小,适用于大电流远距离的线路,可提高线路末端的电压水平,采用了宽厚比大的母线,母线本身的散热面增大,且通过绝缘材料直接传递给外壳,利用了较强的对流散热方式,使其散热条件变的好。母线槽宽厚比大的母线的应用,其发热量小而散热能力又较大,故载流量大为增加,可用于大电流母线合适。

母线槽就是取代了传统供电电缆的用途,以前使用电缆的楼宇、车间等大电流地方,都可以使用母线槽替代,用母线槽取代电缆是直接的特点。母线使用工矿、企事业和高屋建筑中供配电设备,起到输送的作用,其电压至400V,额定工作电流为250~6300A。母线槽由铜排、外壳构成,每个铜排都有绝缘介质,并且每个铜排之间紧密挨着一起构成的三相四线或者三相五线导电体,外壳一般是接地处理。
